鋼管超聲自動探傷設備案例分析-石家莊飛泰檢測儀器有限公司

鋼管超聲波自動探傷設備主要用于對直縫鋼管、無縫鋼管、不銹鋼鋼管等進行探傷檢測，對于鋼管生產企業來說是一項必須的設備。

隨著國民經濟和對外貿易的迅猛發展，我國對無縫鋼管的需求量明顯增加,對外出口也不斷增長。 無縫鋼管是石油、 機械、 電力、 化工等行業的重要原材料，長期在高溫、高壓、腐蝕性等環境中服役，因此這些行業對無縫鋼管的質量要求也越來越嚴。

下面介紹兩個無縫鋼管超聲波自動探傷設備的案例：

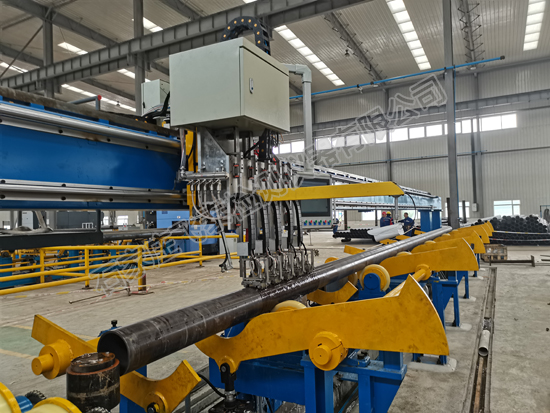

案例一：NC-GUT273型鋼管超聲自動探傷設備由石家莊飛泰檢測儀器有限公司研制，該探傷設備可檢測的鋼管規格范圍外徑 Φ89～273mm，壁厚 7～70mm， 厚徑比≤0.2（0.20～0.25 之間檢測標準可按 GB/T5777-2008 附錄 C要求進行）。 探傷儀器的工作頻率：1～10MHz；重復頻率：每個通道不低于1kHz；增益調節：80dB， 每個通道增益可單獨調整。該探傷設備分為二套檢測主機，第一套實現縱傷檢測和斜傷檢測，第二套實現橫傷檢測和測厚分層檢測，探傷方式為探頭固定，鋼管螺旋前進。

① 超聲縱傷檢測共有四組探頭，分布于兩個耦合水碗內，每個水碗內有兩組探頭，共占用 16 個檢測通道，每組探頭有4個通道，分別實現兩個方向入射各4通道的超聲波探傷。兩組各 4 通道超聲波探頭分別排列于水碗耦合裝置內的兩側，探頭聲束入射點為鋼管底部的最下端。當更換被檢測鋼管的規格時， 鋼管底部聲束入射點相對兩組探頭的角度發生微小變化，此時只要利用手柄微量調整組合探頭的位置， 即可保證聲束的正確入射。為避免鋼管內、外壁信號的靈敏度相差過大，更有效的區分內、外傷，在實際探傷時一個水碗耦合機構負責檢測外傷，另一個則檢測內傷。

② 橫傷檢測共有兩組探頭各5通道，占用10個檢測通道，實現兩個方向入射各5通道的超聲波檢測。兩組各 5 通道超聲波探頭排列于水碗耦合裝置底部中央，探頭聲束入射點為鋼管的下部。當更換被檢測鋼管的規格時，不用調整組合探頭的角度。

③ 斜傷檢測共有兩組探頭各4通道，占用8個檢測通道，兩組探頭置于一個耦合水碗內，實現兩個方向入射各4通道的超聲波檢測。兩組各4通道超聲波探頭分別排列于水碗耦合裝置內的兩側，探頭聲束入射點為鋼管底部的最下端。當更換被檢測鋼管的規格時，鋼管底部聲束入射點相對兩組探頭的角度發生微小變化，此時只要利用手柄微量調整組合探頭的高度，即可保證聲束的正確入射。 斜向探傷可檢測鋼管表面軸向±30°的斜向缺陷。

④ 測厚和分層檢測共用一組探頭，占用6個檢測通道。6 通道超聲波探頭排列于水碗耦合裝置底部中央， 探頭聲束入射點為鋼管的下部。當更換被檢測鋼管的規格時，無需做任何調整。

案例二：Portal-GRP-PAT型全管超聲波自動探傷設備是在2012年底引進的，該探傷設備采用龍門架式結構，探傷方式為鋼管原地旋轉，探頭直線前進，耦合方式為探頭局部水浸式，可對鋼管全管體的縱向缺陷、橫向缺陷、 斜向缺陷、分層缺陷、測厚進行檢測。規格范圍：外徑 Φ89mm-Φ325mm， 壁厚 6mm-55mm。 該探傷設備共布置有五組探頭，分別為兩組縱向檢測探頭；兩組斜向（±30°） 檢測探頭和一組橫向+分層/測厚探頭。探傷頻率：縱向和斜向探頭為 2MHz；橫向+分層/測厚探頭為 3 MHz。重復頻率：單通道 2KHz。靈敏度余量：93dB。 檢波模式：正、負、全波檢波。 檢測標準、級別：GB/T 5777-2008、L2 級；ASTM E213-09、L2 級等。
