標準試塊的基本要求

標準試塊的材質應均勻，內部雜質少，無影響使用的缺陷。加工容易，不易變形和繡蝕，具有良好的聲學性能。試塊的平行度、垂直度、粗糙度和尺寸精度都應經過嚴格檢驗并符合一定的要求。



標準試塊要用平爐鎮靜鋼或電爐軟鋼制作，如20號碳鋼。



試塊上的平底孔應檢驗其直徑、孔底表面粗糙度、平面度等。常用下述檢查方法：先用無腐蝕性溶劑清洗孔并干燥，然后用注射器將硅橡膠注入孔內，抽出注射器，插入大頭針，待橡膠凝固后借助大頭針將橡膠模型取出，在光學投影儀上檢查孔底粗糙度和平整程度。



常用標準試塊

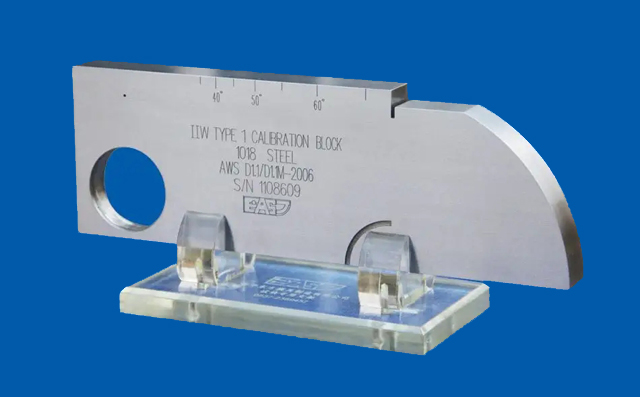

IIW試塊：IIW是國際焊接學會的英文縮寫。改試塊是荷蘭代表首先提出來的，故稱荷蘭試塊。改試塊形狀似船型，因此又叫船型試塊。IIW試塊材質相當于我國20號鋼，正火處理，晶粒度7-8級。



IIW試塊的主要用途
1.調整縱波檢測范圍和掃描速度（時基線比例）：利用試塊上25mm和100mm尺寸。
2.效驗儀器的水平線性、垂直線性和動態范圍：利用試塊上25mm和100mm尺寸。
3.測定直探頭和儀器組合的遠場分辨力：利用試塊上85、91和100尺寸。
4.測定直探頭和儀器組合后的最大穿透能力：利用Φ50mm有機玻璃塊底面的多次反射波。
5.測定直探頭與儀器組合的盲區：利用試塊上Φ50mm有機玻璃圓弧面至側面間距5mm和10mm。
6.測定斜探頭的入射點：用R100圓弧面。
7.測定斜探頭的折射角：折射角在35°～76°范圍內用Φ50mm孔測，折射角在74°～80°范圍內用Φ1.5mm圓孔測。
8.測定斜探頭和儀器組合的靈敏度余量：利用試塊R100或Φ1.5mm。
9.調整橫波檢測范圍和掃描速度：由于縱波聲程91mm相當于橫波聲程50mm，因此可以利用試塊上91mm來調整橫波的檢測范圍和掃描速度。
10.測定斜探頭聲束軸線的偏離：利用試塊的直角棱邊測。

IIW2試塊：IIW2試塊也是荷蘭代表提出來的國際焊接學會標準試塊，由于外形類似牛角，故又稱牛角試塊。與IIW試塊相比，IIW2試塊質量輕、尺寸小、形狀簡單、容易加工和便于攜帶，但功能不及IIW試塊。



IIW2試塊的主要用途
1.測定斜探頭的入射點：利用R25與R50圓弧反射面測。
2.測定斜探頭的折射角：利用Φ5mm恒通孔測。
3.測定儀器水平、垂直線和動態范圍：利用厚度12.5測。
4.調整檢測范圍和掃描速度：縱波直探頭利用12.5底面的多次反射波調整，橫波斜探頭利用R25和R50調整。
5.測定儀器和探頭的組合靈敏度：利用Φ5mm和R50圓弧面測。
