介紹一種新型鋼管超聲波探傷刻傷機樣式

在鋼管的制造過程中，由于原料中的非金屬夾雜物、有害元素或是材質疏松等問題，造成管坯的成分和組織不均勻并且產生嚴重的偏析，鋼管成型后會產生裂紋、沙眼等缺陷，為確保鋼管產品的質量，減少使用中的安全隱患，需要用超聲波探傷設備對鋼管進行檢測。

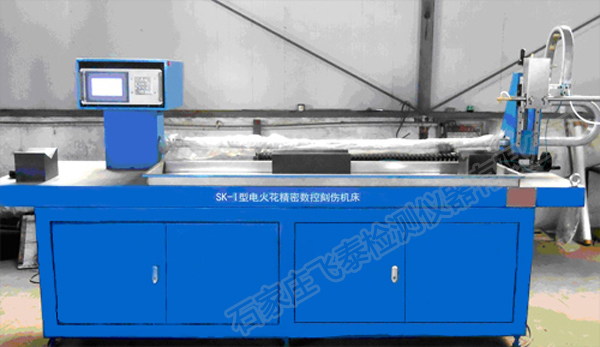

一種鋼管超聲波探傷樣管任意角度缺陷刻傷機，包括樣管固定架、刀架、刀桿、調節螺絲、銅片固定塊和刻傷銅片，刀桿一端固定安裝在刀架上，在刀桿的另一端端面上開有調節螺紋孔和固定塊安裝通孔，固定塊安裝通孔的中心線與調節螺紋孔的中心線和刀桿的軸線垂直，固定塊安裝通孔與調節螺紋孔相通連，樣管固定架設置在刀架的下方，在樣管固定架上設置有樣管固定槽，刀桿與樣管固定槽的槽中心線平行，銅片固定塊可旋轉的安裝在刀桿上，銅片固定塊由調節螺絲固定，刻傷銅片固定安裝在銅片固定塊的下端。本實用新型可以在檢測樣管上留下任意角度的缺陷，提高超聲波探傷設備對于斜向缺陷檢測靈敏度，保證探傷質量，提高檢測可靠性。

一種鋼管超聲波探傷樣管任意角度缺陷刻傷機，其特征是：包括樣管固定架、刀架、刀桿、調節螺絲、銅片固定塊和刻傷銅片，刀桿一端固定安裝在刀架上，刀架控制刀桿上下垂直移動，在刀桿的另一端端面上開有調節螺紋孔，在刀桿開有調節螺紋孔的一端開有固定塊安裝通孔，固定塊安裝通孔的中心線與調節螺紋孔的中心線和刀桿的軸線垂直，固定塊安裝通孔與調節螺紋孔相通連，樣管固定架設置在刀架的下方，在樣管固定架上設置有樣管固定槽，刀桿與樣管固定槽的槽中心線平行，在銅片固定塊的上端設置有固定柱，固定柱的直徑與固定塊安裝通孔的孔徑相對應，固定柱穿過固定塊安裝通孔將銅片固定塊可旋轉的安裝在刀桿上，調節螺絲的直徑與調節螺紋孔的孔徑相對應，調節螺絲旋接在調節螺紋孔內，調節螺絲的螺紋長度大于等于調節螺紋孔的深度，銅片固定塊由調節螺絲固定，刻傷銅片固定安裝在銅片固定塊的下端，刀桿的可移動行程大于刻傷銅片到樣管固定架上端面之間的距離。
