大口徑棒材超聲波探傷檢測設備

大口徑棒材超聲波探傷檢測設備介紹

山科飛泰生產這款大口徑棒材超聲波探傷檢測設備是一臺用于對大口徑棒材內部缺陷進行超聲檢測，在線實現全自動多通道檢測掃查的綜合設備。

大口徑棒材檢測采用橫進橫出，上料裝置將棒材撥送至旋轉輥道上，旋轉輥道驅動棒材原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到棒材端部時停止，探頭落下開始檢測，探頭沿棒材表面直線移動，完成對鈦合金棒棒體部分的螺旋線式全覆蓋掃查。掃查完畢下料裝置動作將鈦合金棒撥送至下料臺架，根據有無缺陷將鈦合金棒送至正廢品料槽。

大口徑棒材超聲波探傷檢測設備探傷技術

探傷設備采用水膜法耦合的方式進行超聲探傷，探頭與棒材探傷表面以水做為耦合劑，實際探傷時棒材表面和超聲探頭之間有一個約0.5mm的水膜，形成穩定耦合層，該水層能很好的起到耦合作用；探傷時超聲探頭發射超聲波通過楔塊、水層入射到棒材內部，當檢測到缺陷時，超聲反射波沿原路返回被超聲探頭接收到，通過超聲儀器及時發出聲光報警。

棒材探傷檢測的規格要求

（1）棒材直徑：φ114～340 mm

（2）棒材長度： 600mm

（3）最大單重：300Kg

（4）材料：30CrMo、34CrMo、37Mn

（5）棒材表面狀態：精車

（6）棒材彎曲度：≤ 2mm/M；整根測試棒材長度方向切向彎曲不超過5毫米

（7）檢測范圍：棒材直段部位110% 覆蓋。

（8）檢驗線速度： 10～60 m/min無極可調

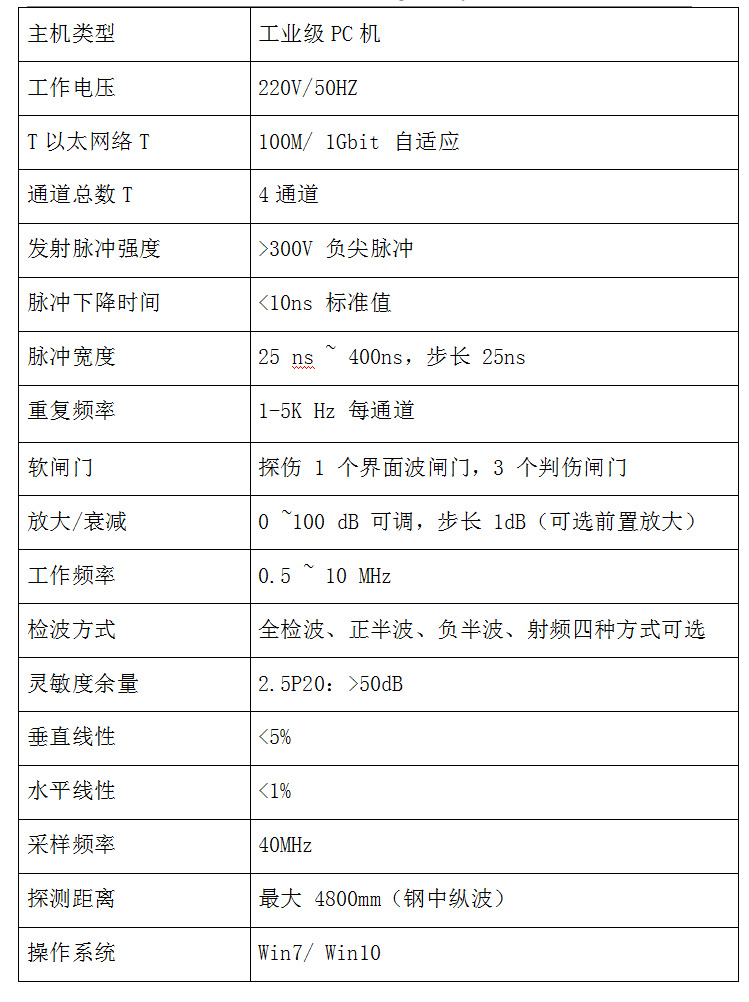

多通道超聲波探傷儀技術參數

1、超聲儀器：多通道數字式超聲波探傷儀。

2、探傷儀類型：數字化儀器，采用Win7/Win10操作界面。

3、數據采集：具有采集和保存每個通道每次探傷波形的能力。

4、顯示方式： A型掃描圖像和B型掃描圖像顯示。

5、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于110％。

6、缺陷定位示意圖標記與鈦合金棒實際缺陷部位誤差小于20㎜范圍內。

7、靈敏度余量：Φ3.2平底孔，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

8、 探傷儀、探頭應符合NB/T47013.3-2015 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

9、缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

10、檢驗線速度： 10～60 m/min（每個通道/探頭）同步可調，如完成Φ200×500㎜鈦合金棒單支檢測約1.5分鐘左右。

11、計算機存儲量不得小于200萬支鈦合金棒溯源的檢測數據和報告資料。

大口徑棒材超聲波探傷檢測設備質保期及售后服務

大口徑棒材超聲波探傷檢測設備自合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
