MUT660C便攜式超聲波探傷儀

便攜式超聲波探傷儀介紹

MUT660C智能數字式超聲波探傷儀專為滿足無損檢測工程人員使用而設計, 是一種便攜式工業無損探傷儀器，用于檢測，定位，評估和診斷各種損傷，可以自如準確地對焊接缺陷，裂紋，工件內部氣孔等缺陷進行無損檢測。其設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，自問世以來一直倍受用戶親睞。

設備詳細介紹及報價請聯系  李經理189-311-80976

便攜式超聲波探傷儀功能用途

本儀器能夠廣泛地應用在實驗室、工程現場檢測、學?？蒲袉挝弧⒔ㄔO(shè)工程質量檢測站、制造業、鋼鐵冶金業、金屬加工業、化工業、軍工、航空、電力工程等需要缺陷檢測和質量控制的領域，也廣泛應用于軍工、航空航天、鐵路交通等領域的在役安全檢查與壽命評估。

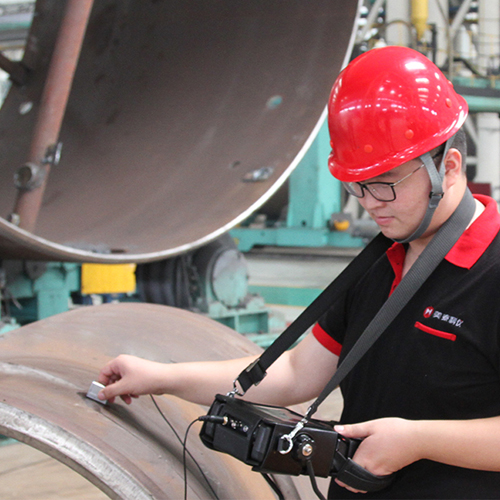

便攜式超聲波探傷儀現場檢測

便攜式超聲波探傷儀工作原理

超聲波探傷是無損檢驗的主要方法之一。它是利用材料本身或內部缺陷的聲學性質對超聲波傳播的影響，非破壞性地探測材料內部和表面的缺陷（如裂紋、氣泡、夾渣等）的大小、形狀和分布狀況以及測定材料性質。超聲波探傷具有靈敏度高、穿透力強、檢驗速度快、成本低、設備簡單輕便和對人體無害等一系列優點。

便攜式超聲波探傷儀特點

1、本儀器專為嚴苛的現場環境而設計，堅固耐用。研發的密封設計使它能夠抵御從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵、油污及其它污染。獨特防潑濺設計，防水防油，可在雨天工作。獨特的旋轉支架使用方便。

2、缺陷回波參數（距離、水平、垂直、波幅、dB當量值、平底孔當量值）實時顯示，探傷信息一目了然，并可自動完成缺陷定量的平底孔轉換。

3、方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。

4、全中文操作鍵膜，防水防油防塵設計，簡捷易懂。

5、全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進。

6、采用TFT全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色，液晶亮度可自由設定，以便可以適應不同操作環境。

7、兼容多種探頭：直探頭系列、斜探頭系列、雙晶探頭系列、穿透探傷系列，4種系列不同規格的探頭，快捷又準確。

8、高性能安保電池模塊便于拆裝，使儀器連續工作時間達八小時以上。

便攜式超聲波探傷儀技術參數

1、檢測范圍：(0~9999)mm

2、工作頻率：(0.2~20)MHz

3、聲速范圍：(300~20000)m/s

4、動態范圍：≥36dB

5、垂直線性誤差：≤2.0%

6、水平線性誤差：≤0.1%

7、分辨力：>40dB(5P14)

8、盲區：5MM

9、靈敏度余量：>65dB(深200mmФ2平底孔)

10、探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭

11、閘門：進波門、失波門、單閘門、雙閘門

12、報警：蜂鳴報警，LED燈報警

13、探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

14、焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置

15、定位：實時顯示缺陷水平、深度（垂直）、聲程位置

16、缺陷定量：缺陷當量dB值實時顯示

17、缺陷定性：通過回波包絡波形，方便人工經驗判斷

18、門內展寬：放大回波細節，便于回波分析

19、連續記錄：實時記錄波形，存儲、回放波形

20、波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

21、回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置

22、B型掃描：（彩色編碼B掃描）實時掃查、橫截面顯示，使探測結果更直觀

23、供電：直流（DC）9V；鋰電池，可連續工作10小時以上

24、節電方式：低功耗設計

25、持續工作時間 10小時以上

26、錄相時長 100小時以上

27、可處理最大10米量程的回波信號

28、外型尺寸：280mm×220mm×70mm

29、整機重量：5.5KG

便攜式超聲波探傷儀操作方法

將探傷儀頂部的電池開關置于“ON”，然后按鍵開機。儀器屏幕上顯示開機自檢信息。自檢結束后，儀器自動進入探傷界面。在開機狀態下，按鍵可以實現儀器關機。

儀器關機時會自動進行探傷參數的保存操作（存儲于默認的系統文件中，該文件用戶無法訪問），關機進行過程中請不要進行按鍵操作，也不要立即切斷電源，以防止破壞系統文件。如果由于某種原因破壞了系統文件，可以通過恢復出廠設置功能來修復。儀器關機后，所調試和設置的探傷參數不會丟失，下次開機后會利用默認的系統文件將儀器參數自動恢復。

如果長時間不再使用探傷儀，請將探傷儀頂部的電池開關置于“OFF”，以保護儀器和鋰電池組。

自動關機：當電池電壓太低時，屏幕上的電池圖標會閃爍顯示，然后探傷儀會自動關機斷電。
