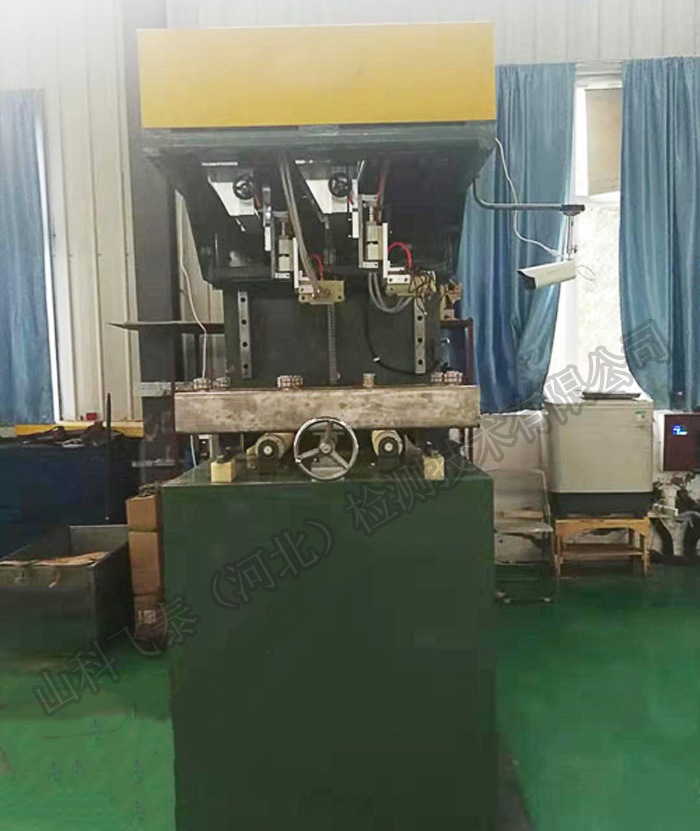

方管焊縫超聲波探傷設備

方管焊縫超聲波探傷設備介紹

本款方管焊縫超聲波探傷設備應用于方管檢測生產線，對方管直縫進行自動探傷檢測，方管經由系統控制傳輸到原地旋轉輥道，進入探傷區域，然后平穩進入探頭，對焊縫進行不間斷探傷，完成對方管焊縫的全覆蓋檢測，視方管有無缺陷，如有缺陷鋼管聲光報警。

設備詳細介紹及報價請聯系  李經理189-311-80976

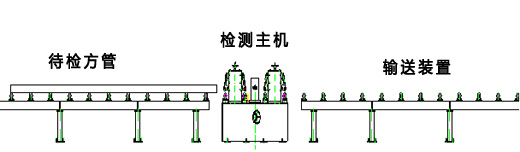

方管超聲波自動探傷設備工作線

方管焊縫超聲波探傷設備部件

1.檢測行走平臺             2.探頭系統升降裝置           3.探頭跟蹤裝置              4. 電控系統

5.八通道超聲儀器          6.打標裝置                        7.氣路系統                    8.供水系統

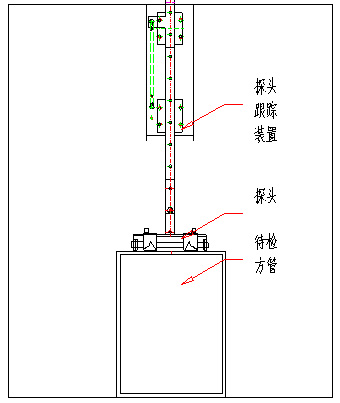

方管焊縫超聲探傷設備探頭檢測示意圖

方管探傷檢測規格要求

1.方管尺寸：120X120-300X400mm

2.方管壁厚：4～16mm

3.鋼    級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

4.方管長度： 8m～12.3 m

5.焊縫寬度：10～15mm

6.方管直度：0.2%

7.焊道偏移：≤1.5mm/ m

8.探傷執行標準:：GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

方管焊縫超聲波探傷設備主要技術參數

1、探傷方法：水膜法超聲自動探傷

2、探傷通道：焊縫超聲八通

3、檢查缺陷：縱向傷

4、探傷速度：0—35m/分鐘

5、頻率：超聲0.5 MHz –5MHz

6、誤報率：≤3%

7、漏檢率：≤1%

8、檢測靈敏度：ASTME273（15%壁厚槽傷）

9、探傷設備綜合性能指標： ISO10893 E1H

10、檢出缺陷后處理：即時給出聲光報警信號

11、執行ISO10893 E1H規定

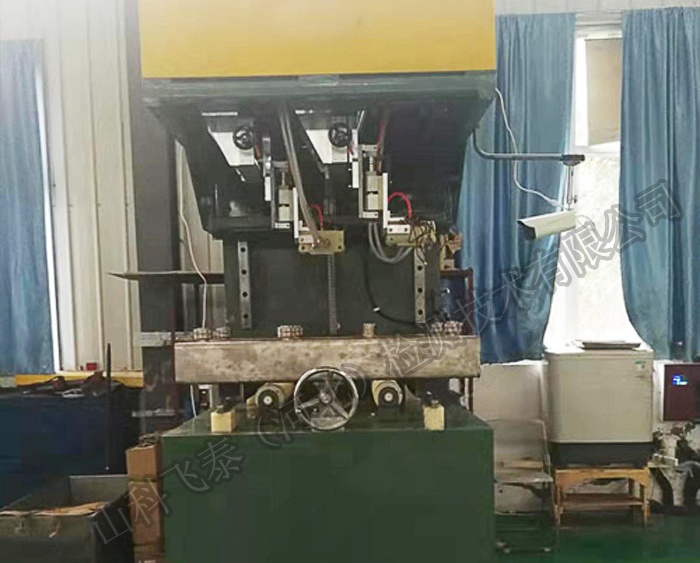

方管焊縫超聲探傷設備主體

探傷儀器系統在滿足《儀器系統測試標準》的同時應達到以下要求

1、超聲儀器：8通道數字式超聲波探傷儀。

2、探傷儀類型：完全數字化儀器，采用Win7/Win10操作界面。

3、數據采集：具有采集和保存每個通道每次探傷波形的能力。

4、顯示方式： A型掃描圖像和B型掃描圖像顯示。

5、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。

6、缺陷定位示意圖標記與鋼管實際缺陷部位誤差小于20㎜范圍內。

7、靈敏度余量：反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

8、探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

9、缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

10、檢驗線速度： 0～35 m/min（每個通道/探頭）同步可調，

11、計算機存儲量不得小于200萬支鋼管溯源的檢測數據和報告資料。

方管焊縫超聲波自動探傷設備質保期及售后服務

方管焊縫超聲波自動探傷設備自合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
